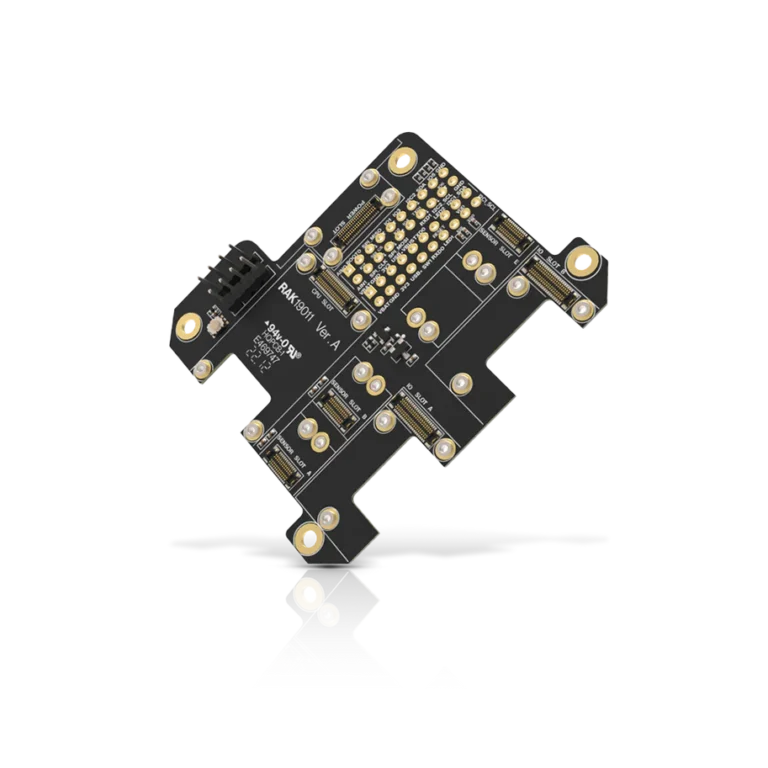

WisBlock Power Slot Basisset – RAK19011 + RAK19012

Das WisBlock Power Slot Basisset mit dem RAK19011 Dual IO Base Board und dem RAK19012 Power Modul bietet die größte Anschlussvielfalt aller WisBlock-Boards. Mit bis zu 9 Modul-Slots, zahlreichen Schnittstellen und robuster Stromversorgung ist es die perfekte Plattform für komplexe IoT-Projekte.

Artikelnummer: 110170

15,50 €

Lieferzeit: 3-5 Tage

exkl. 19 % MwSt. plus Versandkosten

Beschreibung Technische Daten

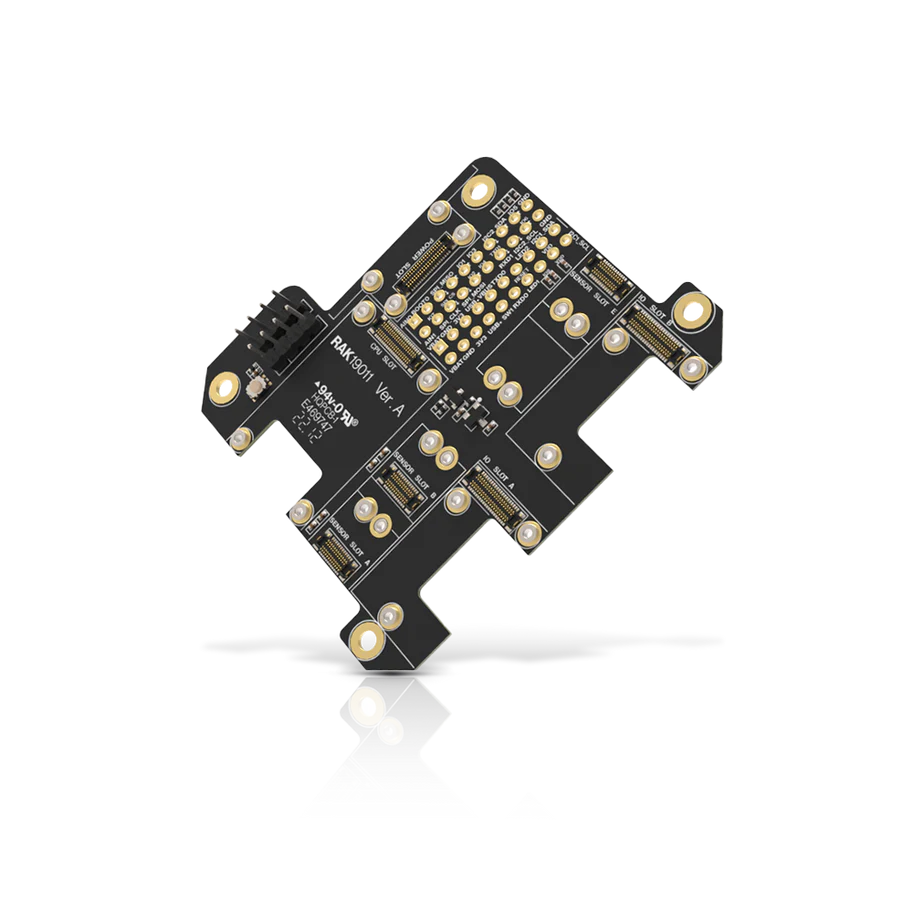

Das RAK19011 + RAK19012 Basisset vereint die maximale Flexibilität der WisBlock Plattform mit einer kompakten, industrietauglichen Bauweise. Das RAK19011 Dual IO Base Board bietet:

  • 1 Slot für WisBlock Core Modul

  • 1 Slot für Power Slot Modul (z. B. RAK19012)

  • 2 IO-Slots für Interface-Erweiterungen

  • 6 Sensor-Slots (A bis F) für WisBlock Sensor- und Funktionsmodule

Obwohl es das größte WisBlock Base Board ist, misst das RAK19011 nur 60 x 67 mm und bleibt damit äußerst platzsparend. Module werden auf dem Board mittels High-Speed Board-to-Board Steckverbindern verbunden und mit Schrauben mechanisch fixiert – ideal für Anwendungen in Umgebungen mit Vibrationen.

Ein benutzerdefinierter Taster erlaubt zusätzliche Eingabefunktionen. Alle wesentlichen Datenleitungen (I2C, SPI, UART, USB) sowie I/O-Pins sind über zwei 2.54 mm Pitch Header direkt zugänglich.

RAK19012 – Power Slot Modul

Das RAK19012 Modul versorgt das System mit Energie aus LiPo-Akku, Solarquelle oder externer Spannung. Es unterstützt Akkuladen und stellt die benötigte Stromversorgung für Core- und Erweiterungsmodule bereit.

Optimale Integration

Das Set eignet sich für umfangreiche Edge-Lösungen und modulare Entwicklungsplattformen. Mit dem WisBlock IO Pin Mapping Tool lassen sich Kompatibilitäten vorab prüfen und Konflikte vermeiden.

Eigenschaft Details
Produktset WisBlock Power Slot Base + Power Slot Modul
Bestandteile RAK19011 (Base Board), RAK19012 (Power Modul)
Unterstützte Slots 1x Core, 1x Power, 2x IO, 6x Sensor (A–F)
Kommunikationsschnittstellen I2C, SPI, UART, USB
Erweiterungspins 2x 2.54 mm Header für alle I/O-Signale
Benutzerbutton 1 frei programmierbarer Taster
Stromversorgung Via RAK19012 (LiPo-Akku, Solar, extern)
Ladefunktion Integriertes Akkulade-Management
Verbindung High-Speed Board-to-Board, verschraubt
Mechanische Stabilität Vibrationsfester Betrieb durch Schraubmontage
Modularität Flexibles Design für individuelle Module
Größe 60 x 67 mm
Besonderheit Kompatibel mit WisBlock IO Pin Mapping Tool
Einsatzgebiete Komplexe IoT-Systeme, industrielle Sensorik, Edge-Geräte
