WisBlock Power Slot Basisset – RAK19010 + RAK19012

Das RAK19010 + RAK19012 Power Slot Basisset kombiniert das vielseitige RAK19010 WisBlock Base Board mit dem RAK19012 Power Slot Modul – eine perfekte Grundlage für modulare IoT-Designs in anspruchsvollen industriellen und Embedded-Systemen.

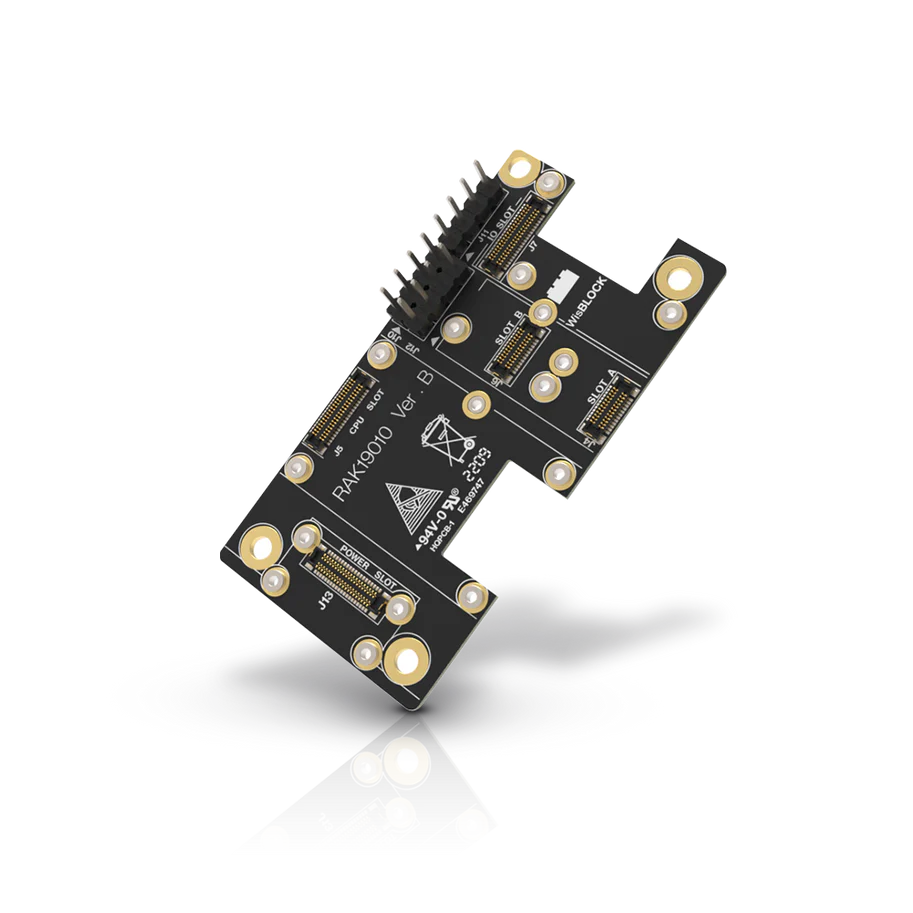

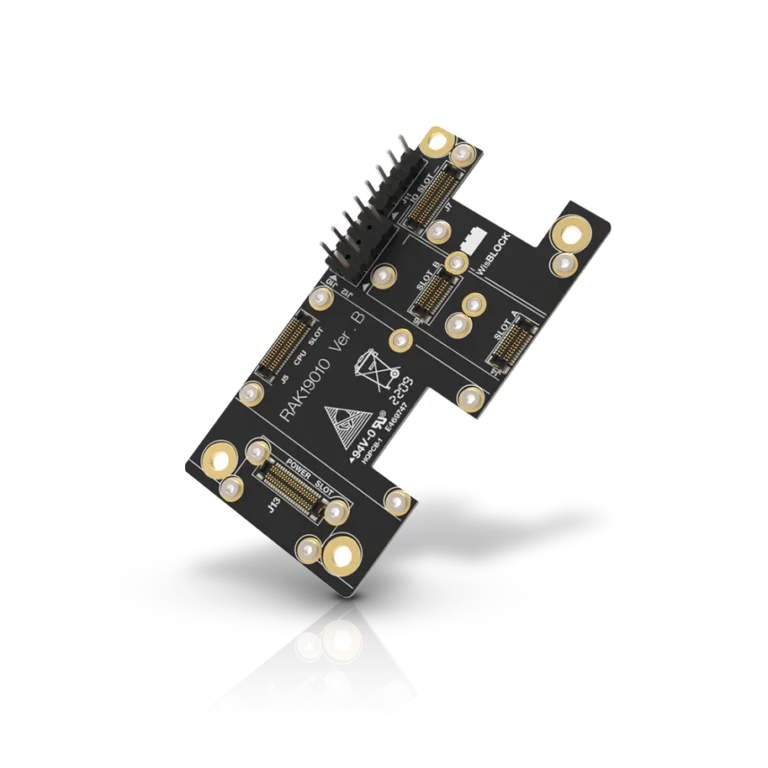

RAK19010 – WisBlock Base Board mit Power Slot

Das RAK19010 verfügt über:

• 1 Slot für WisBlock Core Modul

• 1 Slot für Power Slot Modul (z. B. RAK19012)

• 1 IO-Slot für digitale oder analoge Schnittstellenmodule

• 4 Sensor-Slots (A–D) für kleine WisBlock Module

Die Sensor-Slots sind sowohl auf der Ober- als auch Unterseite nutzbar. Slot A und D nehmen Module bis zu 23 mm auf, während alle Slots Module mit 10 mm Breite unterstützen. Für zusätzliche Konnektivität stehen drei 2.54 mm Pitch-Header mit BOOT, GPIO, ADC, I2C und UART Pins zur Verfügung.

Dank hochwertiger High-Speed Board-to-Board Steckverbinder und mechanischer Modulfixierung mit Schrauben ist der Betrieb selbst unter Vibrationen zuverlässig.

RAK19012 – Power Slot Modul

Das Power Modul liefert die Stromversorgung für das gesamte System – entweder über LiPo-Akku, Solarzelle oder externe DC-Quelle – und unterstützt Ladefunktionen für wiederaufladbare Akkus. Dieses Modul ist zwingend erforderlich, um WisBlock Core- und Sensor-Module auf dem RAK19010 zu betreiben.

Flexibilität & Erweiterung

Mit den optionalen RAK19005 Sensor Extension Cables oder RAK19008 IO Extension Cables lassen sich angeschlossene Module flexibel im Gehäuse positionieren. Die modulare Architektur eignet sich ideal für produktionsreife IoT-Prototypen in kompakter Form (nur 30 x 60 mm).
