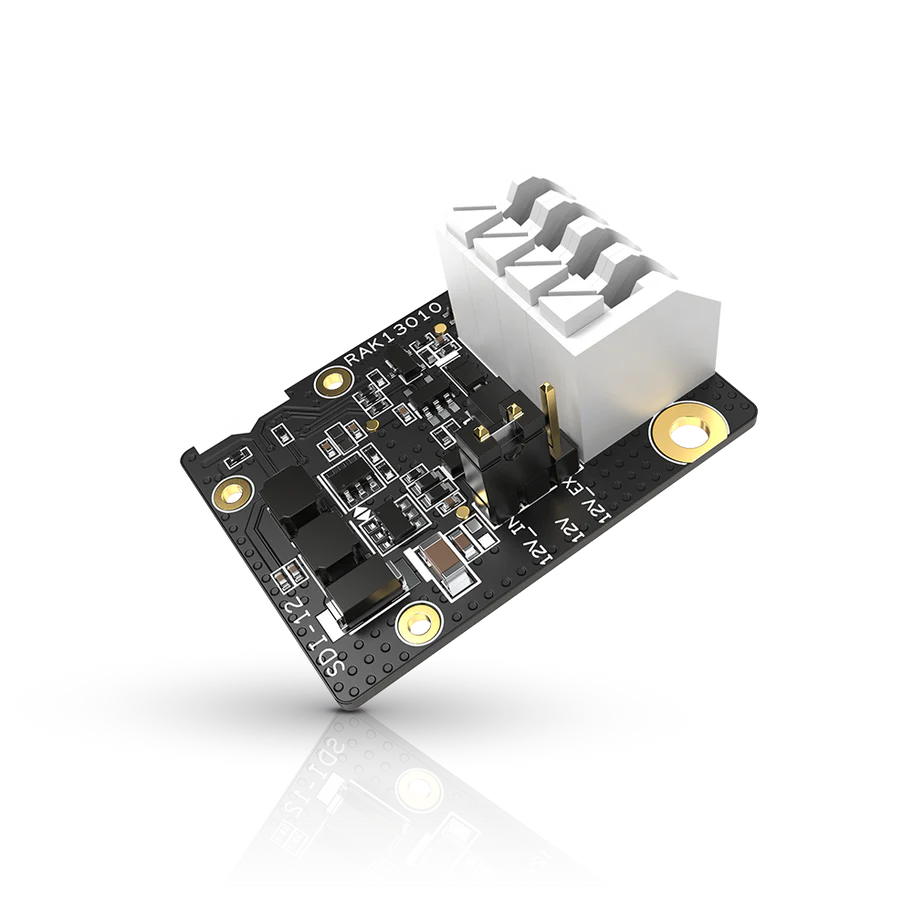

SDI-12 Interface – RAK13010

Der RAK13010, Teil der WisBlock Interface Serie, erweitert das WisBlock-System um ein SDI-12 Kommunikationsmodul. SDI-12 (Serial Digital Interface bei 1200 Baud) ist ein asynchrones serielles Kommunikationsprotokoll, das speziell für intelligente Sensoren in der Umweltüberwachung entwickelt wurde.

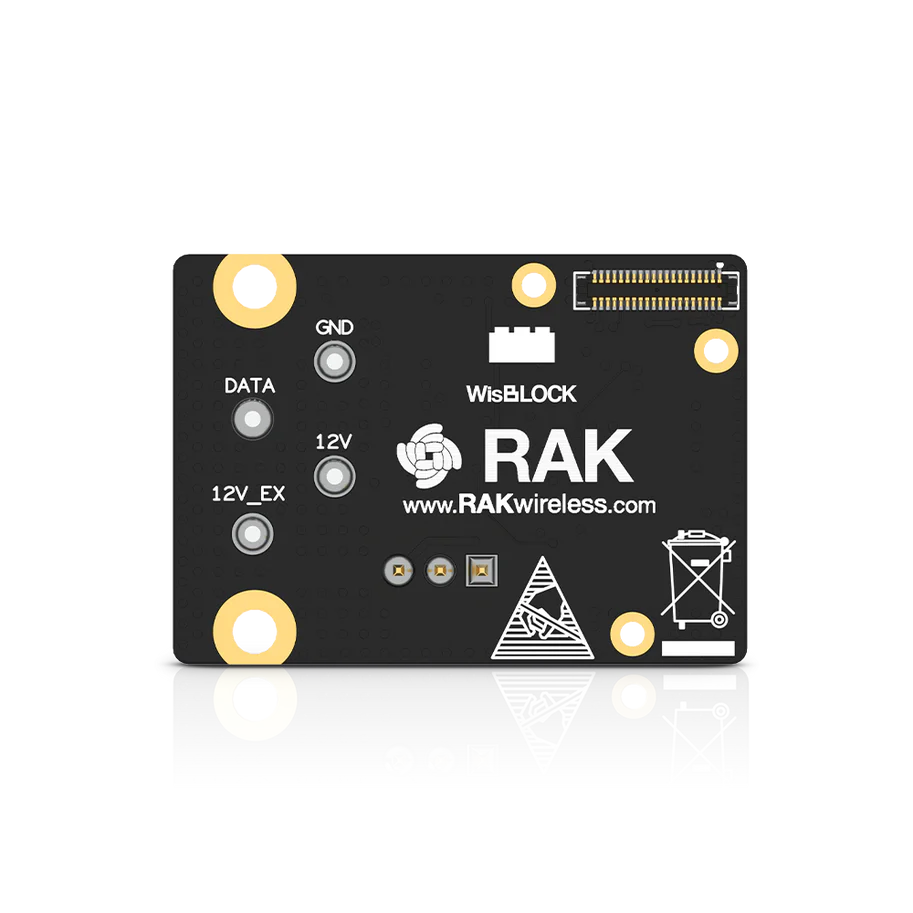

Das Modul arbeitet mit einem 3-Leiter-Bus (SDI-12_12V, SDI-12_DATA, GND), der bidirektional Daten überträgt und ein Master-Slave-System unterstützt. Hierbei fungiert der Datenlogger als Master, während mehrere Sensoren als Slaves am Bus angeschlossen werden können.

Der RAK13010 wandelt Befehle und Daten zwischen UART und SDI-12 um. Er verfügt über eine integrierte 12-V-Stromversorgung (bis zu 300 mA) für die Sensoren, kann aber auch mit einer externen 12-V-Versorgung betrieben werden.

Dank seiner kompakten Größe (25 mm x 35 mm), der niedrigen Betriebsspannung (VBAT und 3,3 V) und des breiten Temperaturbereichs von -40 °C bis +85 °C ist der RAK13010 ideal für batteriebetriebene IoT- und Outdoor-Anwendungen.
