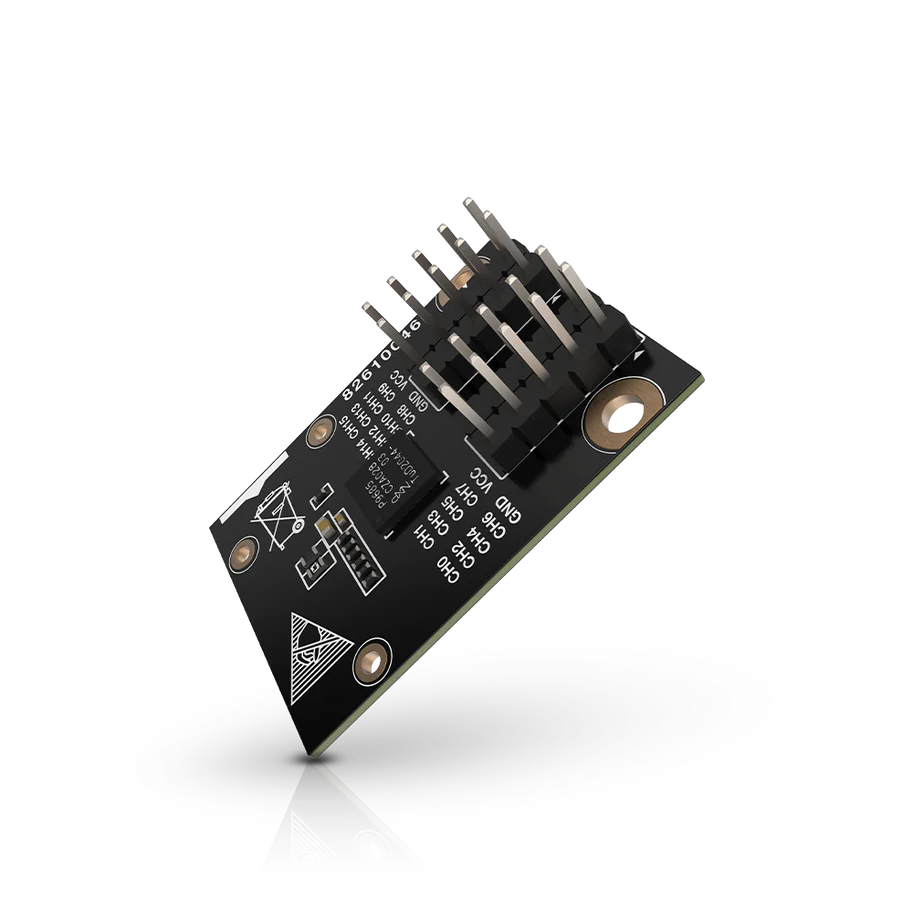

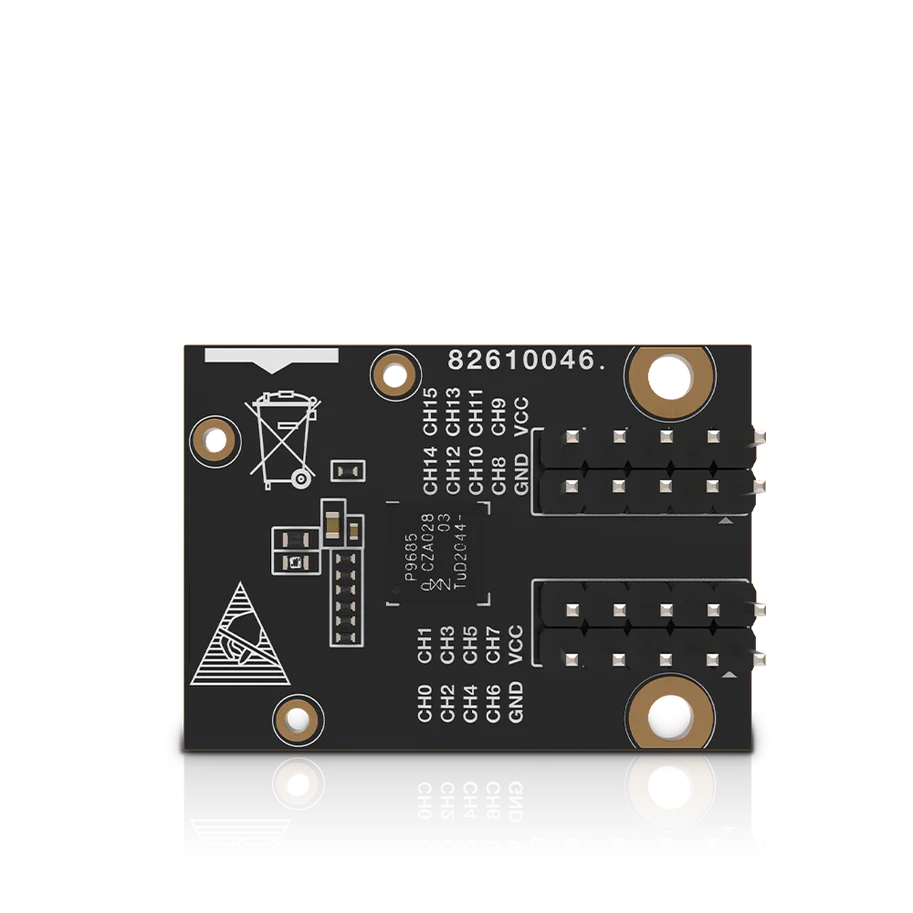

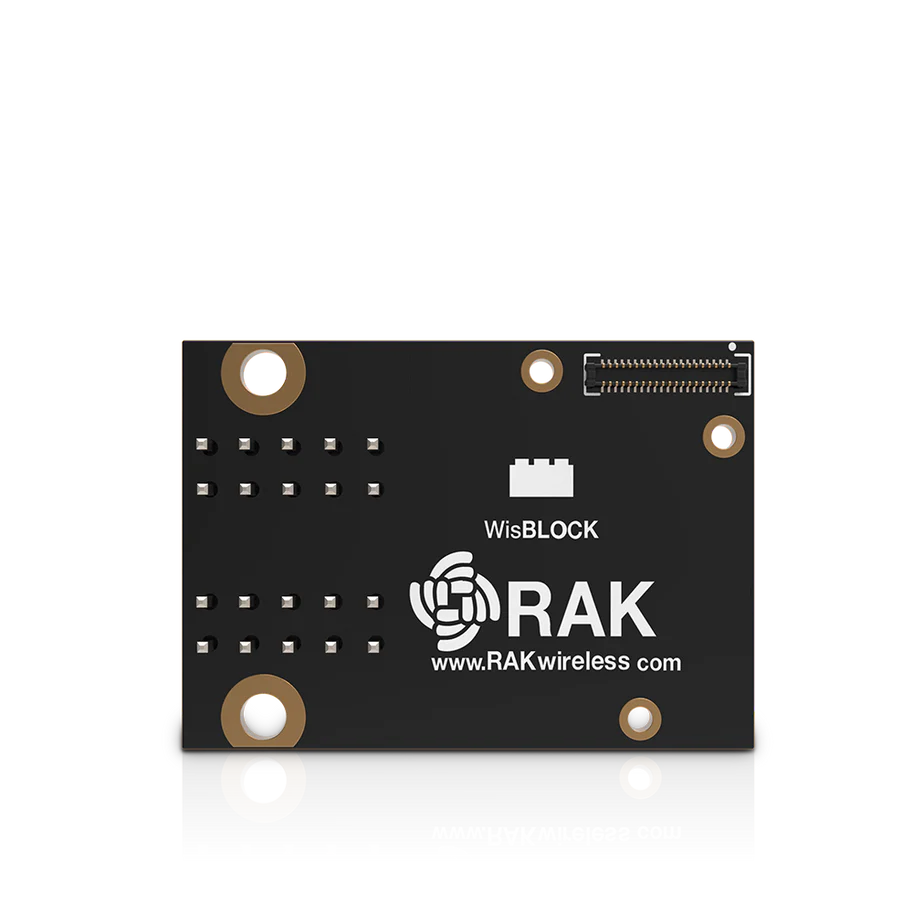

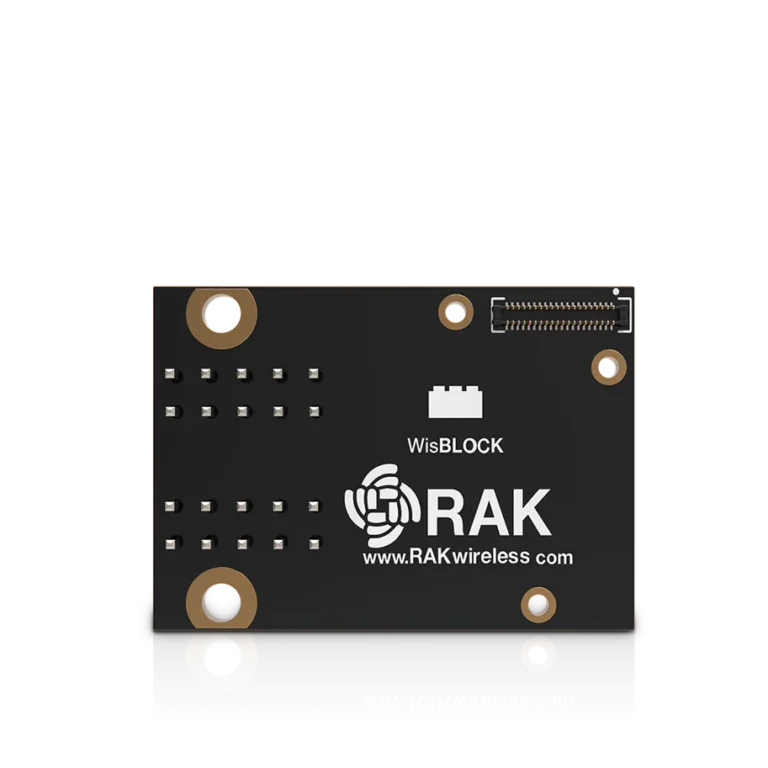

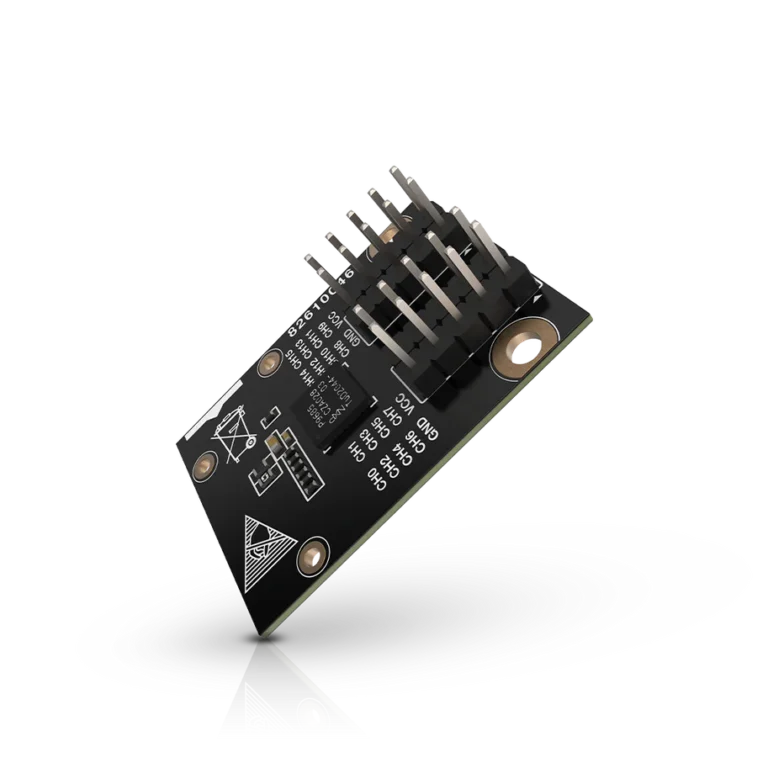

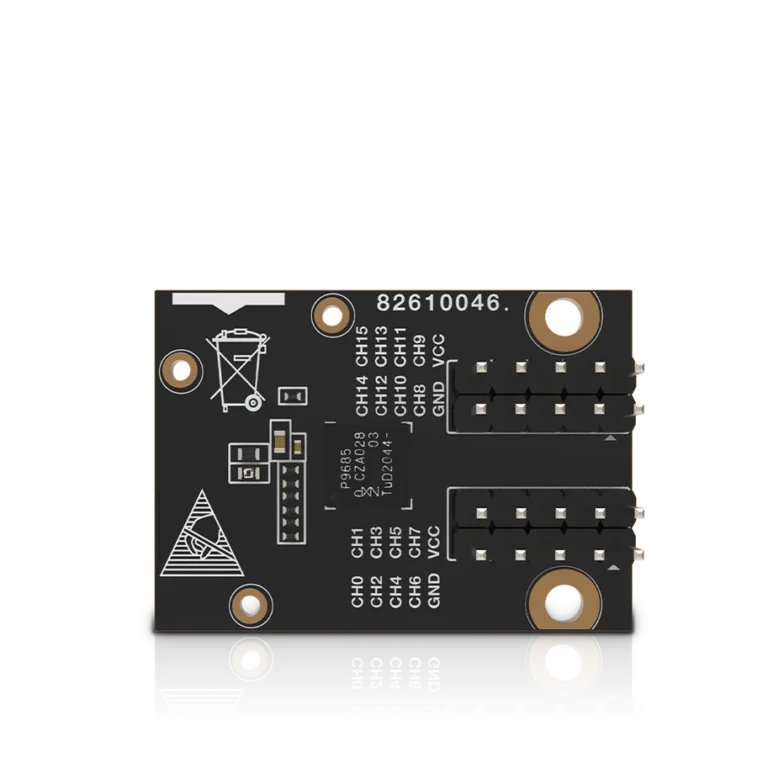

PWM Erweiterungsmodul NXP PCA9685 – RAK13004
Das RAK13004 ist ein WisBlock PWM-Erweiterungsmodul basierend auf dem NXP PCA9685. Es bietet bis zu 16 PWM-Ausgänge zur Steuerung der Helligkeit von LEDs und eignet sich ideal für RGB- oder Statusanzeigen.
6,00 €
Lieferzeit: 3-5 Tage
exkl. 19 % MwSt. plus Versandkosten
Beschreibung
Technische Daten
Das RAK13004 PWM Erweiterungsmodul erweitert die WisBlock-Plattform um bis zu 16 unabhängige PWM-Ausgänge. Es basiert auf dem NXP PCA9685 Chip und wird über eine 1 MHz Fast-mode Plus kompatible I²C-Schnittstelle angesteuert.
Dank seiner 4096 programmierbaren Helligkeitsstufen (12-Bit) ermöglicht es eine sehr feine Steuerung der LED-Helligkeit. Die Ausgangsfrequenz ist flexibel und variiert typischerweise zwischen 24 Hz und 1526 Hz, sodass es sich für unterschiedlichste Anwendungen eignet – von RGB-LEDs über Statusanzeigen bis hin zu komplexen LED-Displays.
Das Modul unterstützt Hot Insertion, arbeitet mit niedrigem Standby-Strom und ist für Eingangsspannungen von 2,3 V bis 5,5 V ausgelegt, bei einem Temperaturbereich von -40 °C bis +85 °C. Mit seinen kompakten Maßen von 25 × 35 mm passt es perfekt in modulare IoT-Lösungen.
| Eigenschaft | Details |
|---|---|
| Modell | RAK13004 PWM Erweiterungsmodul |
| Chipset | NXP PCA9685 |
| Anzahl PWM-Ausgänge | 16 (LED-Treiberanschlüsse) |
| Helligkeitsstufen | 4096 Schritte (12-Bit) linear programmierbar |
| LED-Ausgangsfrequenz | 24 Hz bis 1526 Hz |
| Schnittstelle | I²C, 1 MHz Fast-mode Plus kompatibel |
| Besonderheiten | Hot Insertion, niedriger Standby-Strom |
| Eingangsspannung | 2,3 V bis 5,5 V |
| Spannungsversorgung | 3,3 V vom WisBlock Core Modul |
| Betriebstemperatur | -40 °C bis +85 °C |
| Abmessungen | 25 × 35 mm |
| Anwendungen | RGB/RGBA LED-Treiber, LED-Statusanzeigen, LED-Displays |
