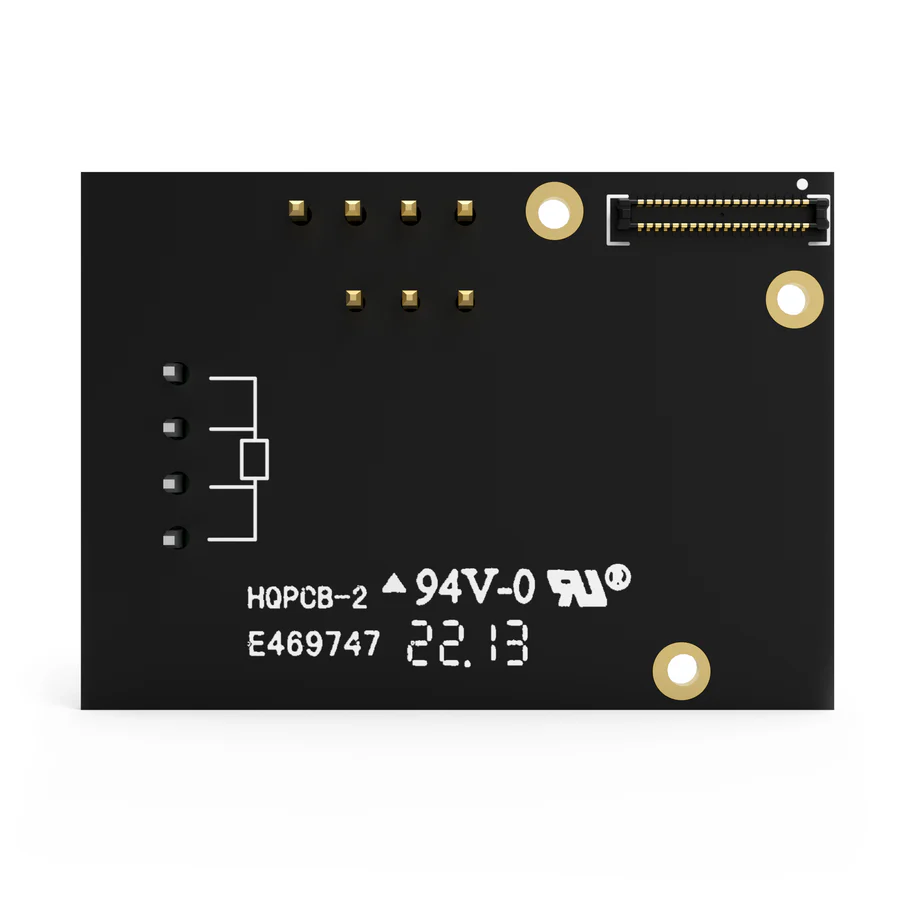

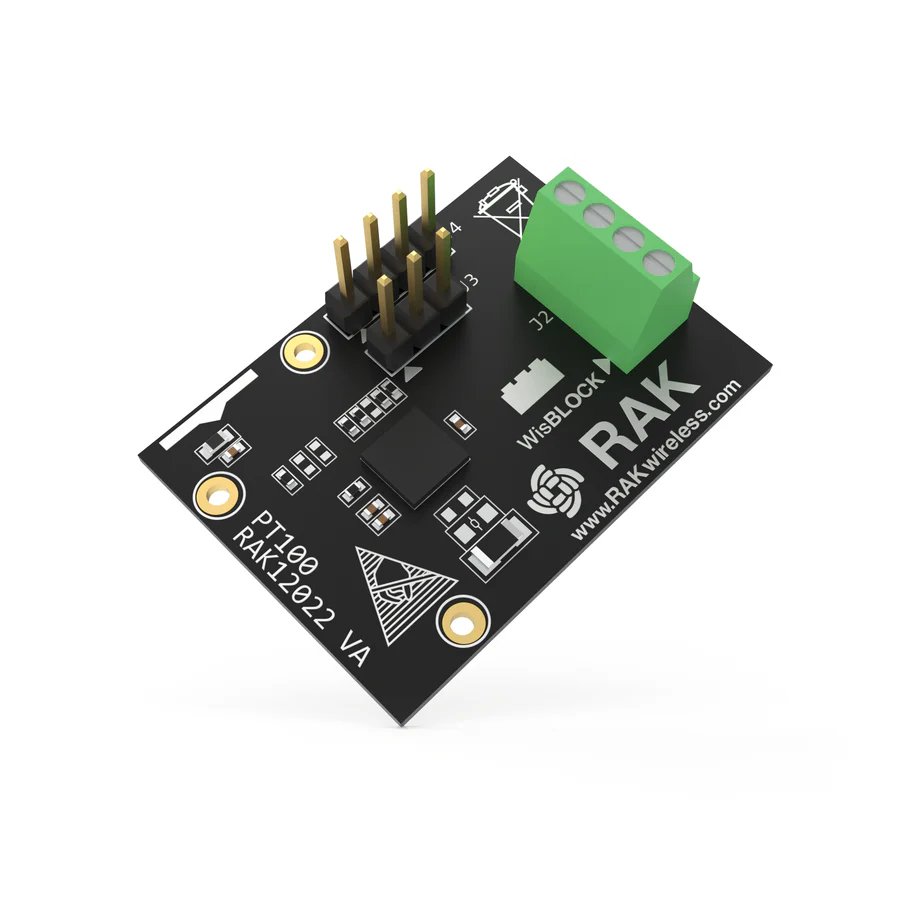

WisBlock MAX31865 PT100 Temperatur-Sensormodul – RAK12022 ( mit PT100 )

Das RAK12022 Temperatur-Sensormodul basiert auf dem MAX31865 Widerstands-zu-Digital-Wandler und ist für PT100-Platin-Widerstandsthermometer (RTDs) optimiert. Es unterstützt 2-, 3- und 4-Leiter-PT100-Sensoren über eine SPI-Schnittstelle und bietet eine präzise Lösung für industrielle und medizinische Temperaturmessungen.

Artikelnummer: 110189

30,90 €

Lieferzeit: 3-5 Tage

exkl. 19 % MwSt. plus Versandkosten

Beschreibung Technische Daten

Das RAK12022 PT100 Sensormodul erweitert die WisBlock-Sensorserie um eine industrielle Temperaturmesslösung mit hoher Genauigkeit. Der integrierte MAX31865 Widerstands-Digital-Wandler ist speziell auf PT100-Sensoren ausgelegt und konvertiert Widerstandswerte über einen präzisen Delta-Sigma-ADC in digitale Messwerte.

Dank voll differenzieller VREF-Eingänge und Überspannungsschutz bis 45 V ist das Modul robust und zuverlässig. Außerdem erkennt es programmierbar offene Leitungen und Kurzschlüsse, wodurch es sich hervorragend für sicherheitskritische Anwendungen eignet.

Mit einer 15-Bit-Auflösung, einer Temperaturauflösung von 0,03125 °C und einer Genauigkeit von ±0,5 °C (0,05 % des Messbereichs) liefert das Modul präzise Ergebnisse bei einer schnellen Konvertierungszeit von 21 ms.
Das RAK12022 ist wahlweise mit PT100-Sensor oder als Modul ohne Sensor verfügbar.

Typische Anwendungen:

  • Industrielle Temperaturüberwachung

  • Medizinische Geräte und Labortechnik

  • Präzisionsinstrumentierung

  • IoT- und Smart-Industry-Projekte

Eigenschaft Details
Modul RAK12022 – PT100 Temperatur-Sensormodul mit MAX31865
Chipset MAX31865 Widerstands-zu-Digital-Wandler
Sensor-Kompatibilität 2-, 3- und 4-Leiter PT100-Sensoren
Schnittstelle SPI-kompatibel
ADC-Auflösung 15 Bit; Nominalauflösung 0,03125 °C
Genauigkeit ±0,5 °C max. (0,05 % des vollen Bereichs)
Besondere Funktionen Überspannungsschutz bis 45 V, offene Leitungs-/Kurzschlusserkennung, voll differenzielle VREF-Eingänge
Konvertierungszeit Max. 21 ms
Stromversorgung 3.3 V
Betriebstemperatur -40 °C bis +85 °C
Modulgröße 25 x 35 mm</td
