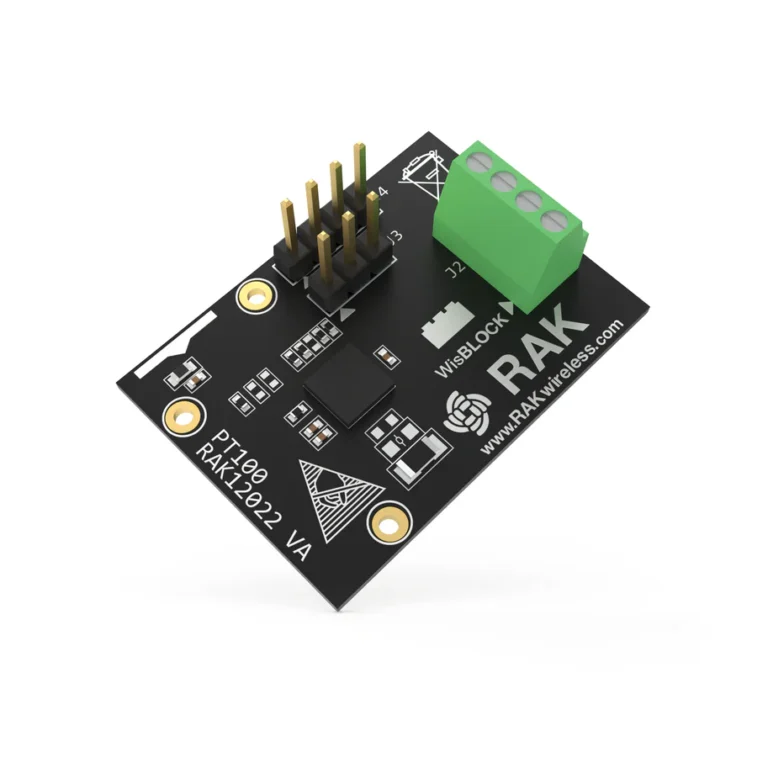

MAX31865 PT100 Temperatur-Sensormodul (ohne PT100) – RAK12022

Das RAK12022 PT100 Temperatur-Sensormodul basiert auf dem MAX31865 Widerstands-zu-Digital-Wandler und ist speziell für Platin-Widerstandsthermometer (RTDs) optimiert. Es unterstützt 2-, 3- und 4-Leiter-PT100-Sensoren über eine SPI-Schnittstelle und ist in dieser Variante ohne PT100-Sensor erhältlich, sodass eigene Sensoren verwendet werden können.

Artikelnummer: 110192

9,00 €

Lieferzeit: 3-5 Tage

exkl. 19 % MwSt. plus Versandkosten

Beschreibung Technische Daten

Das RAK12022 PT100 Sensormodul, Teil der WisBlock-Sensorserie, ermöglicht eine hochpräzise Temperaturmessung für industrielle und medizinische Anwendungen. Es verwendet den MAX31865 Widerstands-Digital-Wandler, der speziell für PT100-Sensoren entwickelt wurde.

Ein externer Widerstand bestimmt die Sensitivität des angeschlossenen RTDs, während der integrierte Delta-Sigma-ADC den Widerstandswert digitalisiert. Dank Überspannungsschutz bis 45 V ist das Modul robust und langlebig. Zusätzlich verfügt es über eine programmierbare Erkennung für offene Leitungen und Kurzschlüsse.

Mit einer 15-Bit-Auflösung, einer Temperaturauflösung von 0,03125 °C und einer Genauigkeit von ±0,5 °C (0,05 % des Messbereichs) bietet das Modul präzise und zuverlässige Ergebnisse. Die maximale Konvertierungszeit von 21 ms macht es ideal für Echtzeitanwendungen.

Da diese Version ohne PT100-Sensor geliefert wird, eignet sie sich perfekt für Anwender, die eigene RTDs einsetzen möchten.

Typische Anwendungen:

  • Industrielle Temperaturüberwachung

  • Medizintechnik

  • Präzisionsinstrumentierung

  • IoT- und Smart-Industry-Projekte

Eigenschaft Details
Modul RAK12022 – PT100 Temperatur-Sensormodul (ohne PT100)
Chipset MAX31865 Widerstands-zu-Digital-Wandler
Sensor-Kompatibilität 2-, 3- und 4-Leiter PT100-Sensoren
Schnittstelle SPI-kompatibel
ADC-Auflösung 15 Bit; Nominalauflösung 0,03125 °C
Genauigkeit ±0,5 °C (max.), 0,05 % vom Messbereich
Besondere Funktionen Überspannungsschutz bis 45 V, offene Leitungs-/Kurzschlusserkennung, voll differenzielle VREF-Eingänge
Konvertierungszeit Max. 21 ms
Stromversorgung 3.3 V
Betriebstemperatur -40 °C bis +85 °C
Modulgröße 25 x 35 mm
