CAN Bus Interface Microchip MCP2518FD – RAK13006

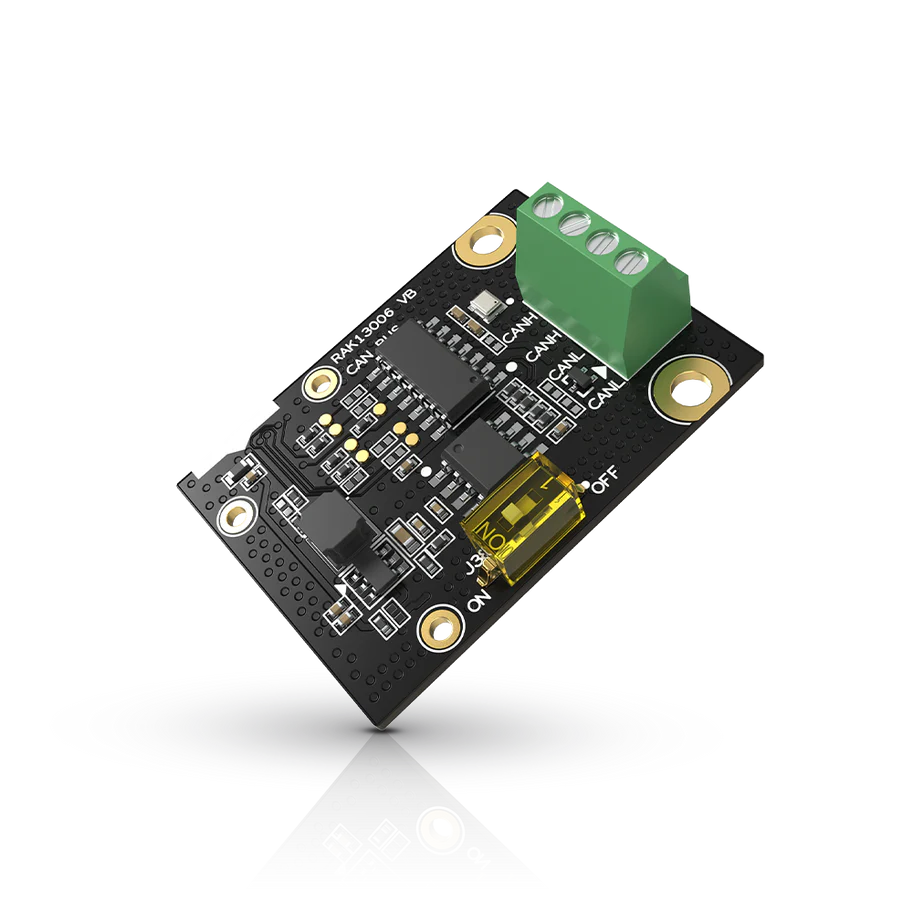

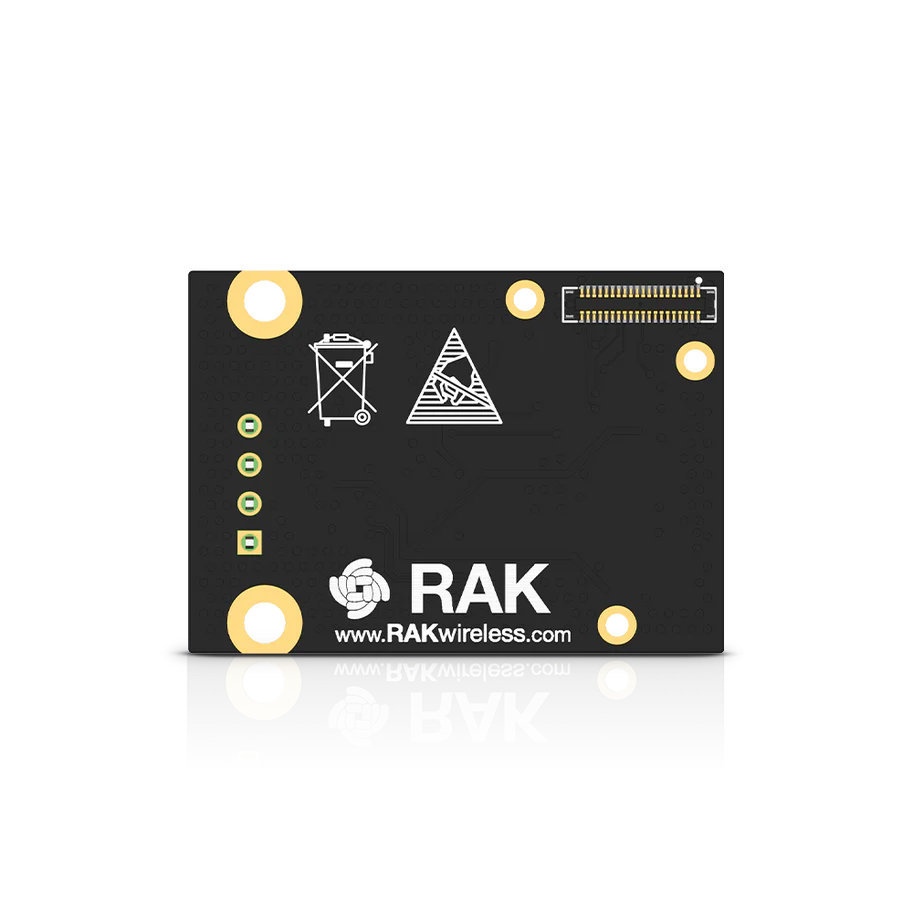

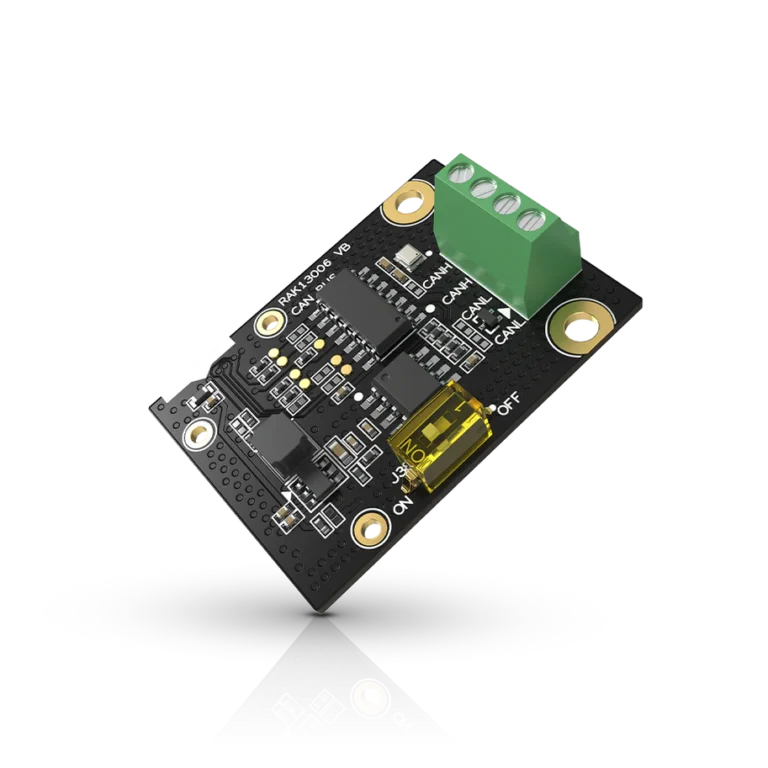

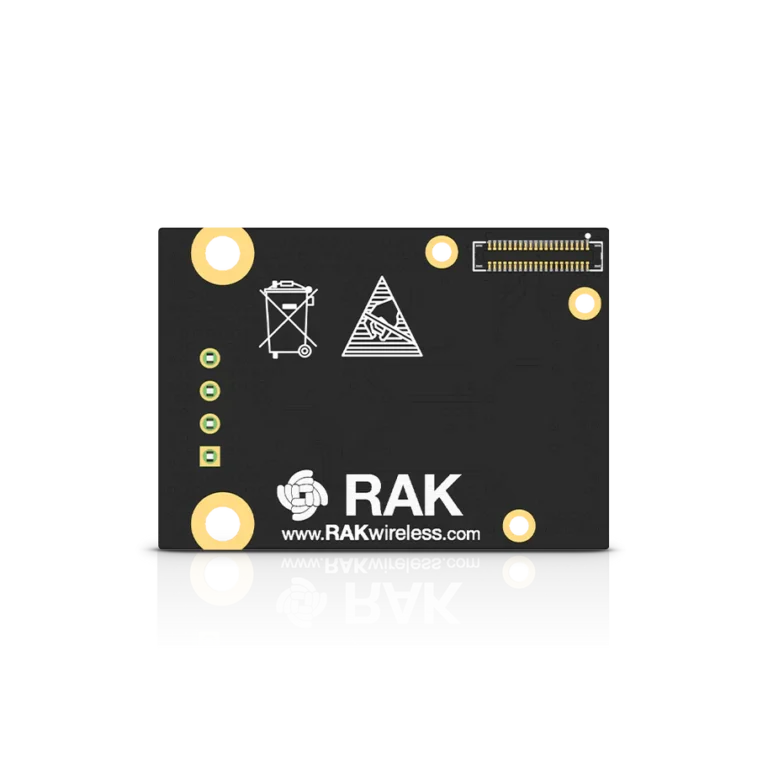

Der RAK13006, Teil der WisBlock Interface Serie, ist ein CAN-Bus-Kommunikationsmodul, das speziell für industrielle und automobile IoT-Anwendungen entwickelt wurde. Er basiert auf dem MCP2518FD CAN-Controller und dem ATA6563 CAN-Transceiver von Microchip.

Der MCP2518FD kommuniziert über den SPI-Bus mit dem WisBlock Core bei einer Taktgeschwindigkeit von bis zu 17 MHz. Der ATA6563 übernimmt die physikalische Verbindung zu den CAN-Bus-Leitungen. Das Modul unterstützt sowohl CAN 2.0B als auch CAN FD mit einer Arbitrations-Bitrate von bis zu 1 Mbps.

Dank der konfigurierbaren Terminierungswiderstände auf den CANH- und CANL-Leitungen, die über einen Schiebeschalter eingestellt werden können, ist der RAK13006 flexibel anpassbar. Mit einem weiten Temperaturbereich von -40 °C bis +85 °C, einer Betriebsspannung von 3,3 V und einer kompakten Größe von 25 mm x 35 mm ist er optimal für zuverlässige CAN-Bus-Lösungen in IoT-Systemen.
