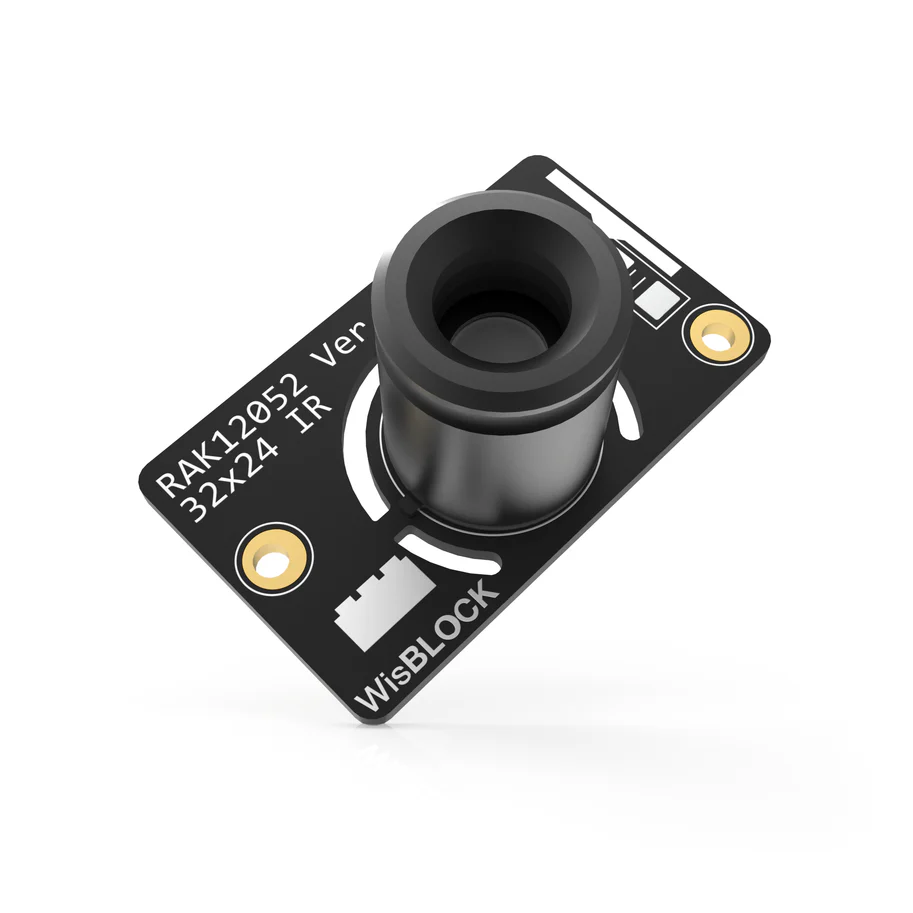

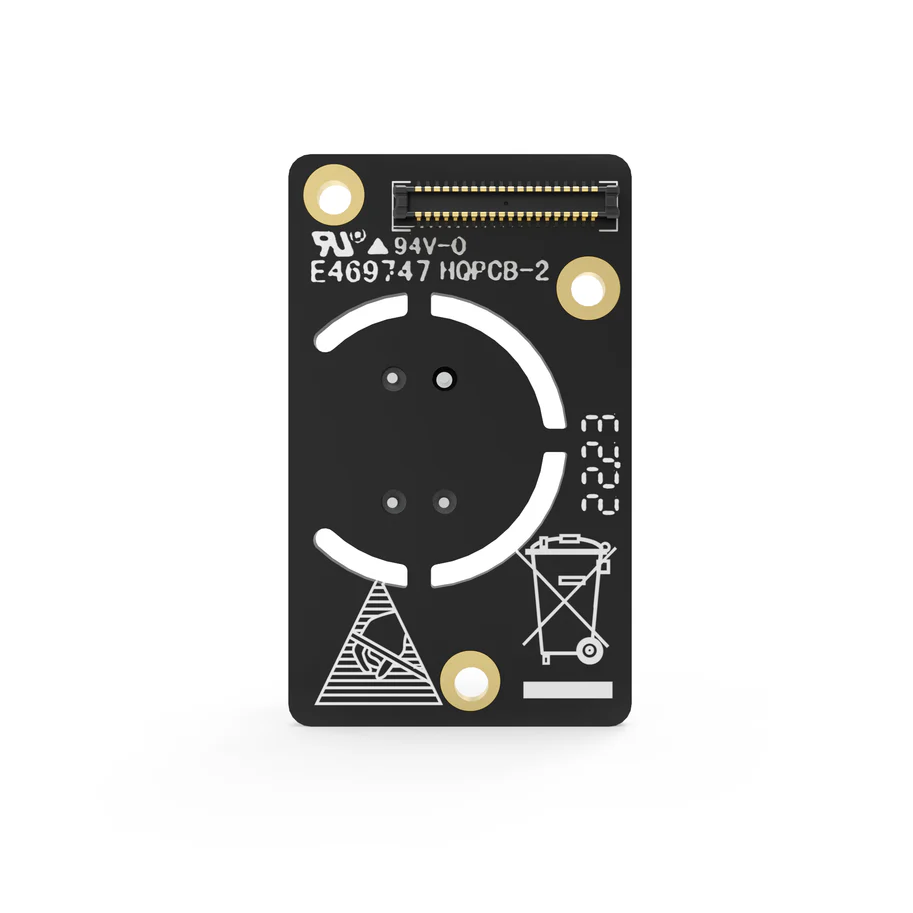

32×24 Pixel MLX90640 IR Array Modul – RAK12052

Der RAK12052, Teil der WisBlock Sensor-Serie, ist ein hochentwickeltes thermisches Infrarot-Array-Modul basierend auf dem Melexis MLX90640. Mit einer Auflösung von 32×24 Pixeln (insgesamt 768 IR-Messpunkte) liefert er präzise Temperaturdaten in Echtzeit.

Das Modul ist werkseitig kalibriert und einfach über die I²C-Schnittstelle in WisBlock-Core-Module zu integrieren. Es verfügt über einen integrierten Umgebungssensor zur Messung der Chiptemperatur (Ta) sowie einen Versorgungssensor zur Messung der VDD-Spannung. Alle Sensordaten werden im internen RAM gespeichert und können über I²C abgerufen werden.

Mit einem NETD von nur 0,1 K RMS bei 1 Hz ist das Modul besonders empfindlich und ermöglicht Anwendungen von Präzisions-Temperaturmessungen bis hin zu Personenlokalisierung in Smart Buildings. Trotz seiner Leistung bleibt der Stromverbrauch unter 23 mA.

Typische Anwendungen:

• Hochpräzise berührungslose Temperaturmessungen

• Intrusions- und Bewegungserkennung

• Anwesenheits- und Personenerkennung

• Intelligente Klimaanlagensteuerung in Gebäuden und Fahrzeugen

• Mikrowellen- und Industrie-Temperaturkontrolle beweglicher Teile

• Visuelle IR-Thermometer
