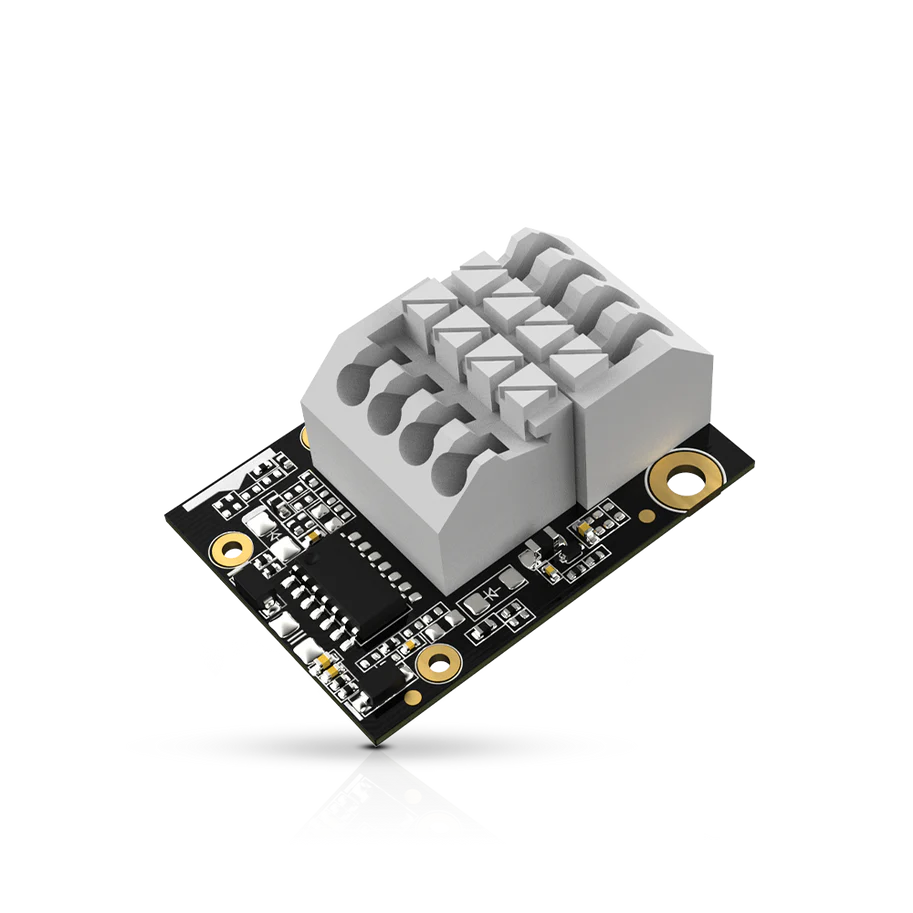

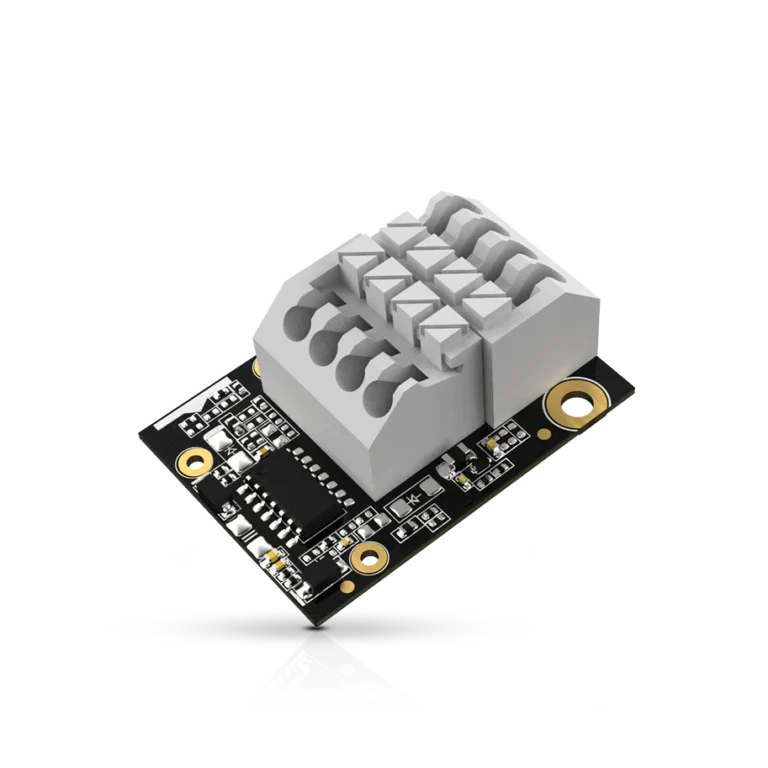

0-5V Interface Modul STMicroelectronics LM2902 – RAK5811

Das RAK5811 0-5V Interface Modul erweitert WisBlock-Lösungen um analoge Eingangsports und stellt eine zuverlässige Brücke zwischen industriellen Sensoren und LoRaWAN®, LoRa® Point-to-Point oder BLE-Kommunikation dar.

Es verfügt über zwei analoge Eingänge (0–5 V), die mit den ADC-Ports des WisBlock Core Moduls verbunden sind. Ein integrierter Hochpräzisions-Operationsverstärker sorgt für Signalverstärkung und präzise Umwandlung mit einer Genauigkeit von 10 mV. Zusätzlich steht ein I²C-Erweiterungsanschluss auf dem Crimp-Terminal zur Verfügung.

Für die Versorgung externer Sensoren integriert das Modul eine 12 V-Ausgangsquelle, wodurch es besonders vielseitig einsetzbar ist. Die Verbindung von 0–5 V Sensoren erfolgt über ein schnelles Crimp-Terminal, das ohne Spezialwerkzeug installiert werden kann – ideal für den Einsatz im Feld.

Das Modul ist energieeffizient und unterstützt einen Low-Power-Modus, in dem es vom WisBlock Core vollständig abgeschaltet werden kann, um den Energieverbrauch zu minimieren. Zusätzlich verfügt es über einen 2 kV ESD-Schutz, was die Zuverlässigkeit erhöht.

Mit seiner kompakten Baugröße von 35 × 25 mm lässt sich das RAK5811 optimal in IoT-Projekte integrieren, die eine präzise analoge Signalerfassung benötigen.
